NF M 87-202 EGFA 法标仪表缆

2016/1/20

在各种国际标准方面， Caledonian 电缆产品根据客户需要，可符合英国标准（BS2863/4006/5308/5467/5468/6004/6007/6141/6300/6346/6360/6387/ 6425/6500/6724/6746/6853/6899/7211/等）、欧洲标准（EN50173/50264/50265/50266/50288/50306/50382/ 10257-1:1998/ 10257-2:1998/ 186003:1994/ 186160:1997/ 1862:1998等）、法国标准（NF CR1 C1/F 16-101/F 63-826/F 63-808/F 63-827/ C32-321/ C32-322/ C32-070等）、德国标准（DIN5510/51900|/VDE0281/0282/0295/0245/0812/0814/0276等）、美国标准（RS 485/422/232/423/568|ANSI/UL83/1063/44/1581）、葡萄牙标准（NP）、西班牙标准（UNE211002/21123/211025/21150）、国际电工委员会标准（IEC11801/60502-1/60502-2/60332-1/60332-3/60331/60754-1/61034/61156/60228等）、国际标准（ISO 9001/14000/4589-3）等等。

对于海外项目Caledonian尤其有更好的优势，对于海外项目客户我们可提供：针对该项目的专业彩页；海外项目报审资料；产品样品；可提供第三方检测报告；可采用海运、空运等多种方式运输；可与海外监理、业主进行面对面沟通和产品演示。
Caledonian已经跟许多国家项目成功合作，包括机场跑道系统、机场行李系统（BHS）、电厂控制系统、高速公路控制系统、高速公路收费系统、高速铁路机车、地铁电缆系统、塞拉门、屏蔽门、空调、PIS、cctv系统等。

NF M 87-202 EGFA 法标仪表缆

应用

NF M 87-202 EGFA 法标仪表线缆适用于可能出现化学品的环境，用于传输测量和过程控制中的模拟或数字信号。

标准

NF M 87-202
UTE C 32-014
NF C 32-020
IEC 60332-1
IEC 60332-3-24

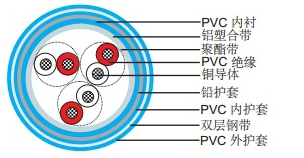

结构

导体绝缘粘合带总屏蔽内护套铠装外护套护套颜色

实心或绞合铜导体

聚氯乙烯（PVC）

聚酯带

铝塑合带

聚氯乙烯 (PVC)

双层钢带

聚氯乙烯 (PVC) (阻燃、防紫外线、防矿物油、防烃)

亮蓝色

线芯标识

颜色白色红色蓝色黄色

2 线组	X	X
3 线组	X	X	X
4 线组	X	X	X	X

白色的线芯上标注线对数或线组数

特点

额定电压：300/500V

操作温度：-40°C/+90°C

绝缘温度：MAX+50°C

最大电压：250V

测试电压：2000V

导体的最大直流电阻：

导体尺寸OHM/KM AT +20°C

1/0.80mm(0.50 sqmm)	37.50
7/0.40mm(0.88 sqmm)	21.40
7/0.53mm(1.50 sqmm)	12.50

导体电容(nf/km)：
0.5 sqmm ≤ 145
0.88 sqmm ≤ 160
1.50 sqmm ≤ 180

类型/编码：

系列 1系列 2系列 3系列 4系列 5

2 线组，3 线组，4 线组的数量 / 01 到 27

2 线组(IP) ,3 线组 (IT) , 4 线组 (IQ)

单芯截面积 05 (0.5mm2 ) , 09 (0.88 mm2 ) 或 15(1.5mm2 )

总屏蔽(EG) 或者单屏蔽+总屏蔽(EI)

防护等级：无铠装(SF),铠装(FA), 铅护套 + 铠装(PF)

电缆参数

NF M 87-202芯数X 横截面积导体截面积 MM2外径(MM)重量 (KG/KM) 最小最大

03 IP 05 EGFA	3X2X0.5	0.5	10.9	12.5	215
07 IP 05 EGFA	7X2X 0.5	0.5	13.6	15.6	320
12 IP 05 EGFA	12X2X 0.5	0.5	16.6	19.1	465
19 IP 05 EGFA	19X2X 0.5	0.5	20	22.9	640
27 IP 05 EGFA	27X2X 0.5	0.5	22.6	25.9	610
01 IQ 09 EGFA	1X4X0.88	0.88	10	11.4	195
01 IP 09 EGFA	1X2X0.88	0.88	9.1	10.5	160
03 IP 09 EGFA	3X2X0.88	0.88	13.5	15.5	310
07 IP 09 EGFA	7X2X0.88	0.88	17.2	19.7	475
12 IP 09 EGFA	12X2X0.88	0.88	21.3	24.4	720
19 IP 09 EGFA	19X2X0.88	0.88	25.7	29.4	1000
27 IP 09 EGFA	27X2X0.88	0.88	29.6	34	1300
07 IT 05 EGFA	7X3X0.50	0.5	15.1	17.3	405
12 IT 05 EGFA	12X3X0.50	0.5	18.4	21.1	580
01 IT 09 EGFA	1X3X0.88	0.88	9.4	10.8	175
07 IT 09 EGFA	7X3X0.88	0.88	19.2	22	625
12 IT 09 EGFA	12X3X0.88	0.88	23.7	27.1	955
01 IT 15 EGFA	1X3X1.50	1.5	10.5	12	220
