欧标英标P18 RU 0.6/1kVNEK606海洋工程与船用电缆
2016/1/20
欧标英标P18 RU 0.6/1kVNEK606海洋工程与船用电缆的用途和特点：
对于海外项目Caledonian尤其有更好的优势，对于海外项目客户我们可提供：针对该项目的专业彩页；海外项目报审资料；产品样品；可提供第三方检测报告；可采用海运、空运等多种方式运输；可与海外监理、业主进行面对面沟通和产品演示。
Caledonian已经跟许多国家项目成功合作，包括机场跑道系统、机场行李系统（BHS）、电厂控制系统、高速公路控制系统、高速公路收费系统、高速铁路机车、地铁电缆系统、塞拉门、屏蔽门、空调、PIS、cctv系统等。
P18 RU 0.6/1kV
应用
该电缆具有阻燃和低烟无卤的特性，适用于控制，电力和照明系统。
标准
IEC 60092-353
IEC 60092-351
IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

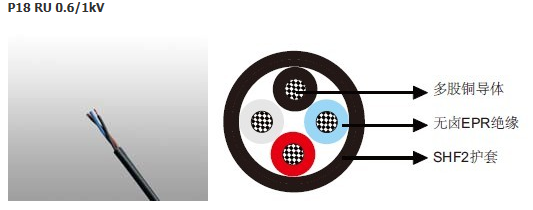

结构
导体：IEC 60228 class 2多股镀锡退火铜导体。
绝缘： 无卤EPR。
外护套：无卤热固材料SHF2。黑色。
电气特性
|
标称导体截面积 |
mm² |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
|
标称导体直径 |
mm |
1.6 |
2.1 |
2.6 |
3.2 |
4 |
5.1 |
6.5 |
7.4 |
|
最大直流电阻@20℃ |
Ω/km |
12.2 |
7.56 |
4.7 |
3.11 |
1.84 |
1.16 |
0.734 |
0.529 |
|
连续额定电流@45℃ 1芯 |
A |
23 |
30 |
40 |
52 |
72 |
96 |
127 |
157 |
|
连续额定电流@45℃ 2芯 |
A |
20 |
26 |
34 |
44 |
61 |
82 |
108 |
133 |
|
连续额定电流@45℃ 3&4芯 |
A |
16 |
21 |
28 |
36 |
50 |
67 |
89 |
110 |
|
短路电流1s |
A |
210 |
360 |
570 |
860 |
1430 |
2290 |
3580 |
5010 |
|
工作电压 |
KV |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
|
标称导体截面积 |
mm² |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
|
标称导体直径 |
mm |
8.7 |
10.3 |
12.2 |
13.8 |
15.1 |
17.0 |
19.6 |
21.9 |
|
最大直流电阻@20℃ |
Ω/km |
0.391 |
0.27 |
0.195 |
0.154 |
0.126 |
0.1 |
0.0762 |
0.0607 |
|
连续额定电流@45℃ 1芯 |
A |
196 |
242 |
293 |
339 |
389 |
444 |
522 |
601 |
|
连续额定电流@45℃ 2芯 |
A |
167 |
206 |
249 |
288 |
331 |
444 |
444 |
511 |
|
连续额定电流@45℃ 3&4芯 |
A |
137 |
169 |
205 |
237 |
272 |
311 |
365 |
421 |
|
短路电流1s |
A |
7150 |
10020 |
13590 |
17170 |
21460 |
26470 |
34340 |
42930 |
|
工作电压 |
KV |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
0.6/1 |
环境温度校正因数
|
环境温度校正因数 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
|
额定系数 |
1.1 |
1.05 |
1.0 |
0.94 |
0.88 |
0.82 |
0.74 |
0.67 |
0.58 |
0.47 |
机械和热性能
弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-20℃ ~ +90℃
