德国VDE标准地下采矿用电缆NSGAFOEU/NSHXAFOE中压单芯电缆
QQ3313708443电话15855094668
应用
该电缆用于有轨机车和公车的固定安装，用于管和闭合安装管道，也适合移动部件的连接。3kV电缆可用于低压开关板防短路和接地错误的连接。
QQ3313708443电话15855094668
标准
DIN VDE 0250 Part 602（用于NSGAFOEU/NSGAFCMOEU）
DIN VDE 0250 Part 606（用于无卤型NSHXAFOE/NSHXAFCMOE）

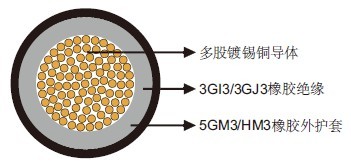

结构
导体：DIN VDE 0295/IEC 60228标准class 5多股镀锡铜导体。
内导体层（用于6kV）：半导层。
绝缘：Type 3GI3/3GJ3 EPR材料。 QQ3313708443电话15855094668
可选屏蔽（用于NSGAFCMOEU/NSHXAFCMOE）：镀锡铜丝。
外护套：Type 5GM3氯化橡胶，防油、阻燃（用于NSGAFOEU/NSGAFCMOEU）。HM3无卤材料，防油、阻
燃，低烟（用于NSHXAFOE/NSHXAFOE）。
QQ3313708443电话15855094668
尺寸和重量
NSGAFOEU/ NSHXAFOE 1.8/3kV
|
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
|
No. ×mm² |
mm |
mm |
kg/km |
|
1×1.5 |
5.7 |
7.0 |
50 |
|
1×2.5 |
6.0 |
7.5 |
60 |
|
1×4 |
6.8 |
9.0 |
80 |
|
1×6 |
7.3 |
9.5 |
100 |
|
1×10 |
8.7 |
11.0 |
160 |
|
1×16 |
10.0 |
13.0 |
230 |
|
1×25 |
12.4 |
15.0 |
340 |
|
1×35 |
13.4 |
16.5 |
430 |
|
1×50 |
14.9 |
18.0 |
580 |
|
1×70 |
16.6 |
20.5 |
780 |
|
1×95 |
19.3 |
24.0 |
1030 |
|
1×120 |
20.8 |
26.0 |
1270 |
|
1×150 |
23.0 |
28.0 |
1570 |
|
1×185 |
25.2 |
31.0 |
1900 |
|
1×240 |
28.1 |
34.5 |
2500 |
|
1×300 |
30.8 |
38.0 |
3000 |
|
1×400 |
40.0 |
34.6 |
4000 |
