ZC-FDEHP/ZC-DJEPHRP-40风力发电耐寒耐扭曲软电缆

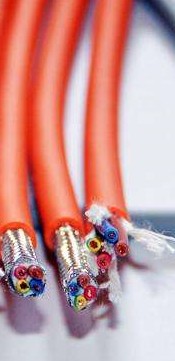

　　产品型号代号

　　风力发电用电缆系列代号FD

　　阻燃C类ZC（低烟无卤要求正在考虑中）

　　铜导体（T）省略

　　乙丙橡皮绝缘或其他相当的合成弹性体绝缘E

　　硅橡胶橡皮或其相当混合物绝缘G

　　硅橡胶橡皮或其相当混合物护套G

　　聚氨酯弹性体护套(TPU)U

　　氯磺化聚乙烯橡皮或其他相当的合成弹性体护套H

　　氯丁橡皮或其他相当的合成弹性体护套F

　　热塑性弹性体护套S

　　适应的最低环境温度：-55℃（耐严寒型）-55

　　-40℃（耐寒型）-40

　　-25℃：-25

　　ZC-FDEHP/ZC-DJEPHRP-40风力发电耐寒耐扭曲软电缆

　　电缆常用型号名称见表1

　　表1型号名称

　　型号

　　额定电压

　　名称

　　FDEF-25（-40）

　　450/750V

　　铜芯乙丙橡皮绝缘氯丁橡皮护套风力发电用（耐寒）耐扭曲软电缆

　　FDES-25（-40）

　　450/750V

　　铜芯乙丙橡皮绝缘热塑弹性体护套风力发电用（耐寒）耐扭曲软电缆

　　FDGG-40(-55)

　　0.6/1kV

　　1.8/3kV

　　铜芯硅橡胶橡皮绝缘硅橡胶橡皮护套风力发用电耐寒(耐严寒)耐扭曲软电缆

　　FDGU-40(-55)

　　0.6/1 kV

　　1.8/3kV

　　铜芯硅橡胶橡皮绝缘聚氨酯弹性体护套风力发电用耐寒(耐严寒)耐扭曲软电缆

　　FDEU-40(-55)

　　0.6/1kV

　　1.8/3kV

　　铜芯乙丙橡皮绝缘聚氨酯弹性体护套风力发电用耐寒(耐严寒)耐扭曲软电缆

　　FDEG-40(-55)

　　0.6/1kV

　　1.8/3kV

　　铜芯乙丙橡皮绝缘硅橡胶橡皮护套风力发电用耐寒(耐严寒)耐扭曲软电缆

　　FDEH-25(-40）

　　0.6/1 kV

　　1.8/3kV

　　铜芯乙丙橡皮绝缘氯磺化聚乙烯橡皮护套风力发电用（耐寒）耐扭曲软电缆

　　FDES-25(-40）

　　0.6/1kV

　　1.8/3kV

　　铜芯乙丙橡皮绝缘热塑弹性体护套风力发电用（耐寒）耐扭曲软电缆

　　注：(*)如氯磺化聚乙烯橡皮护套电缆、氯丁橡皮护套和热塑性弹性体护套电缆能够通过试验温度-40℃的全部低温试验，其最低使用环境温度为-40℃，相应型号为FDEH-40、FDEF-40、FDES-40。

　　(**)阻燃电缆在型号前加：ZC-

　　电缆规格

　　电缆规格见表2。

　　表2电缆规格

　　型号

　　额定电压

　　芯数

　　标称截面mm2

　　FDEF

　　FDES

　　FDGG

　　FDGU

　　FDEU

　　FDEG

　　FDEH

　　FDES

　　450/750V

　　0.6/1 kV

　　1

　　1.5～400

　　2

　　1～25

　　3

　　1～300

　　3+1

　　4～185

　　4

　　1～300

　　5

　　1～25

　　6～36

　　1.5～4

　　1.8/3kV

　　1

　　10～400

　　3

　　10～240

　　技术要求

　　导体

　　导体应采用GB/T 3956中规定的第5种铜或镀锡铜导体。

　　导体20℃时的直流电阻应符合GB/T 3956中第5种铜导体的规定要求。

　　导体表面允许用非吸湿性材料带作重叠绕包或纵包。

　　绝缘

　　绝缘应为表3所列的挤包固体介质的一种。绝缘机械物理性能应符合附录A中表A1的规定。

　　表3绝缘混合料

　　绝缘混合料

　　代号

　　导体最高温度℃

　　正常运行时

　　短路时（最长持续5s）

　　70℃乙丙橡皮或其他相当绝缘材料

　　IE4

　　70

　　140

　　90℃乙丙橡皮或其他相当绝缘材料

　　EPR

　　90

　　250

　　硅橡胶橡皮或其相当绝缘混合料

　　G

　　90

　　250

　　绝缘厚度的标称值应符合表4的规定。绝缘厚度的平均值应不小于标称值，绝缘最薄处厚度应不小于标称值的90%-0.1 mm。

　　表4绝缘标称厚度

　　导体标称截面

　　mm2

　　绝缘厚度标称值mm

　　导体标称截面

　　mm2

　　绝缘厚度标称值mm

　　导体标称截面

　　mm2

　　绝缘厚度标称值mm

　　450/750V

　　0.6/1 kV

　　1.8/3kV

　　450/750V

　　0.6/1 kV

　　1.8/3kV

　　450/750V

　　0.6/1 kV

　　1.8/3kV

　　1

　　0.8

　　-

　　16

　　1.2

　　2.1

　　120

　　1.8

　　2.4

　　1.5

　　0.8

　　-

　　25

　　1.4

　　2.2

　　150

　　2.0

　　2.6

　　2.5

　　0.9

　　-

　　35

　　1.4

　　2.2

　　185

　　2.2

　　2.6

　　4

　　1.0

　　-

　　50

　　1.6

　　2.2

　　240

　　2.4

　　2.8

　　6

　　1.0

　　-

　　70

　　1.6

　　2.2

　　300

　　2.6

　　2.8

　　10

　　1.2

　　2.1

　　95

　　1.8

　　2.4

　　400

　　2.8

　　3.0

　　绝缘应紧密挤包在导体上，断面无目力可见的气泡和杂质，外观圆整且容易与导体剥离。

　　绝缘线芯应按GB/T 3048的规定经受表5规定的工频火花试验作为中间检查。

　　表5火花试验电压

　　绝缘厚度mm

　　试验电压kV

　　绝缘厚度mm

　　试验电压kV

　　0.5<δ≤1.0

　　6

　　2.0<δ≤2.5

　　20

　　1.0<δ≤1.5

　　10

　　2.5<δ

　　25

　　1.5<δ≤2.0

　　15

　　1～5芯电缆绝缘线芯的识别

　　一般要求

　　电缆绝缘线芯应采用颜色或其它适合的方法进行识别。

　　除绿/黄组合色外，电缆的每一线芯应只用一种颜色。

　　任何多芯电缆均不应使用红色、灰色、白色以及不是组合色用的绿色和黄色。

　　颜色色谱

　　优先选用的色谱如下：

　　单芯电缆：无优先选用色谱；

　　两芯电缆：无优先选用色谱；

　　三芯电缆：绿/黄色、浅蓝色、棕色，或是浅蓝色、黑色、棕色；

　　四芯电缆：绿/黄色、浅蓝色、黑色、棕色，或是浅蓝色、黑色、棕色、黑色或棕色；

　　五芯电缆：绿/黄色、浅蓝色、黑色、棕色、黑色或棕色，或是浅蓝色、黑色、棕色、黑色或棕色、黑色或棕色；

　　客户无特殊要求允许采用数字编码识别。

　　注：可以根据用户的要求色序生产。

　　5芯以上电缆绝缘线芯的识别

　　线芯识别应采用(i)数字识别；或（ii）色码识别（领示和标识系统），但若电缆包含接地保护线芯，该线芯应始终为放在外层的绿/黄线芯

　　数字标志

　　除了绿/黄接地线芯外（若有接地线芯应放在外层），电缆中所有线芯应按GB/T 6995的规定印上数字标志进行识别。线芯的底色推荐为黑色，数字标志的颜色推荐为白色或黄色。

　　色码（领示和标识系统）

　　每层中两根相邻的线芯应着上易区别的颜色，其余线芯的颜色应相互一致。

　　对于含有接地保护线芯的电缆，仅外层中两根易区别的线芯中一根以黄绿线芯代替。

　　绝缘线芯和填充（若有）绞合成缆

　　绝缘线芯应绞合在一起。成缆最外层绞合节径比应不大于12倍。

　　可以在成缆线芯中间放置填充。

　　若是大截面导体的绝缘线芯，则允许挤护套前在成缆线芯上绕包织物带，只要成品电缆绝缘线芯之间的外部间隙中没有任何实质性空隙。

　　多芯电缆包覆护套之前，允许在缆芯外绕包一根合适材料的带子。

　　护套

　　护套材料：护套应为表6所列的挤包固体介质的一种。外护套材料应与绝缘材料的工作温度等级相适应，多芯电缆护套应不与绝缘相粘连。

　　护套机械物理性能符合附录A中表A2的规定

　　表6护套混合料

　　护套混合料

　　代号

　　正常运行时导体最高温度℃

　　氯丁橡皮或其他相当的合成弹性体

　　SE4

　　70

　　热塑弹性体

　　TPV-70

　　TPV-90

　　70

　　90

　　氯磺化橡皮或其他相当的合成弹性体

　　SH

　　90

　　硅橡胶橡皮或其相当混合物

　　G

　　90

　　聚氨酯弹性体

　　TPU

　　90
