TRVVP拖链屏蔽电缆

2024/7/2

TRVVP 是铜芯聚氯乙烯绝缘护套编织屏蔽高柔拖链电缆，具有屏蔽性能柔软、耐磨、耐折的特点，可反复弯曲，常用于特殊场合及设备连接线，适用于设备经常反复移动的拖链场合，其线材的往返次数可达百万级别。以下是该电缆的一些相关参数：

- 规格范围：0.12~2.5mm2
- 电压等级：300/500V
- 执行标准：GB/T 5023.5-2008
- 产品材料：采用高柔绞合退火裸软导体，绝缘和护套采用阻燃聚氯乙烯材料，屏蔽料为裸铜或镀锡铜
- 温度等级：电缆长期允许工作温度为70℃
- 包装米数根据定做数量

部分电缆还可能具有如下特性：

- 可根据客户要求定做彩色线芯或编码线芯；
- 采用特种丁腈复合料，减小电缆外径，降低对安装空间的要求；
- 设计使用循环弯曲寿命为600万次-2000万次不等；；
- 具有柔性、移动、耐磨、耐油、耐弯曲、耐扭曲、耐折的特性。

电缆的具体参数可能会因产品型号以及客户需求的不同而有所差异

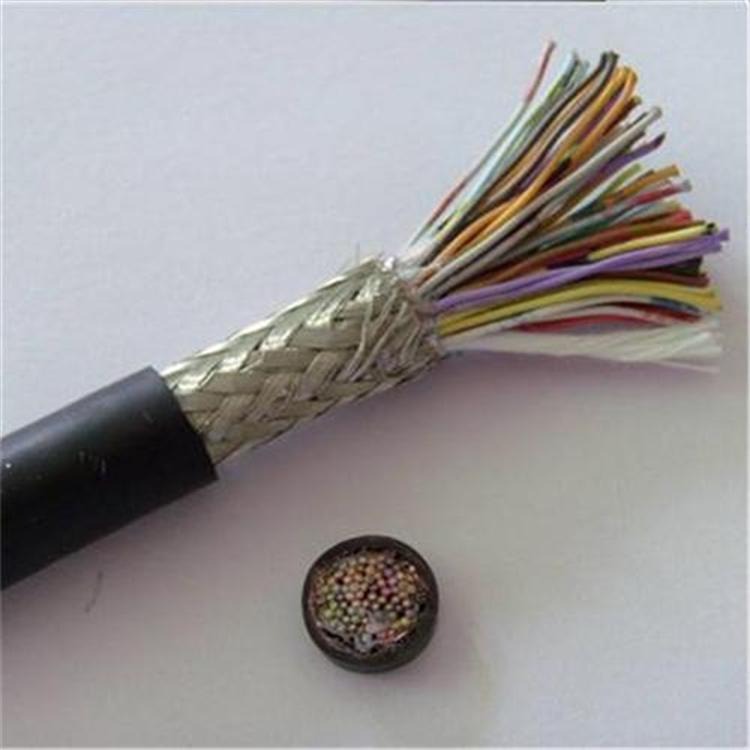

TRVVP 拖链屏蔽电缆

高柔性拖链屏蔽线TRVVP7x0.2mm2
- 应用范围：适用于干燥或潮湿的室内，无强应力缓释或强制引导的自由连续快速往复运动下的安装，工业使用环境下的频繁弯曲场合，如木工机械、机床加工设备、物流输送系统、起重机场合等；
- 电缆技术数据：导体为多股细精绞无氧铜丝，符合VDE0295CLASS标准；绝缘为PVC，阻抗最小Min100MΩ/KM；屏蔽为镀锡铜网编织及铝箔屏蔽，密度80%以上；外被为PVC材质，特殊改性聚氯乙烯，耐油，耐潮湿，适合室内，或PUR材质，高柔性聚氨酯材料，抗撕裂，耐油，抗水解，耐化学性，耐潮湿，适用于室内室外恶劣工作环境额定电压≥0.5mm为300/500V，＜0.5mm为300/300V；测试电压为1500V-5000V；使用温度范围固定安装是-30℃至+90℃，移动安装是-5℃至+90℃；最小弯曲半径固定安装为5×电缆外径，移动安装当行程＜10米时，弯曲半径为8×d，当行程≥10米时，弯曲半径为10×d。
TRVVP-TPE-PUR高柔性双护套双屏蔽拖链电缆
- 电缆名称：TRVVP-TPE-PUR拖链电缆屏蔽型、高柔性屏蔽拖链电缆、柔性拖链电缆、高柔性拖链电缆、TPE拖链电缆、TPE中度拖链电缆、坦克链拖链电缆、坦克链专用拖链电缆、数控拖链电缆、经济型拖链电缆、TPE护套拖链电缆、TPE护套柔性拖链电缆、高柔性拖链系统专用电缆、坦克链系统拖链电缆、YY-FD拖链电缆、YY拖链电缆、HIFLEX拖链电缆、JZ-YY电缆、JZ-YY拖链电缆、JB-YY电缆、JB-YY拖链电缆、OZ-YY电缆、OZ-YY拖链电缆、OB-YY电缆、OB-YY拖链电缆、TPE屏蔽电缆、TPE屏蔽拖链电缆、TPE柔性屏蔽拖链电缆、TPE高柔性屏蔽拖链电缆、TPE耐寒屏蔽电缆、TPE耐候性屏蔽电缆、TPE双护套屏蔽电缆、TPE耐候型拖链电缆；
- 应用：动力拖链或移动机械部件、工业自动化、机电成套设备、数控机床、物流传输系统、机械自动化、生产线、设备安装工程、控制系统等，用于动力、控制、测量及调节电路，需要抗电磁干扰的环境，适合干燥、潮湿及水油混合物的室内或室外；
- 电缆结构：导体为多股精绞细丝导体，符合VDE 0295及IEC 60288第6类导体；绝缘为特殊TPE混合料；芯线颜色为黑色或黄绿双色，可根据客户需要定选用各种颜色；屏蔽为镀锡铜线编织，编织密度≥80%；护套为特殊TPE混合料，护套颜色为黑色，可根据客户需要定选用各种颜色；
- 电缆特性：电缆的长期工作温度应不超过80℃，耐候性、抗臭氧和抗紫外线性能，抵抗多种化学介质，可以与植物、动物或合成有机脂、油脂石蜡和相关乳胶液接触，对氨化合物和生物气体有良好的抵抗性，能抵抗冷水热水和水溶性清洗剂，适合频繁蒸汽清洁，能承受较强的机械应力，具有较强的抗电磁干扰能力；

- 技术参数：工作电压为300/500V、450/750V、600/1000V；测试电缆为2000V、2500V、3500V；导体电阻20℃根据VDE 0295及IEC 60228第6类；绝缘电阻≥20 MΩ/km（20℃）；最小弯曲半径固定安装3×D（电缆外径），移动安装当行程<10米时，弯曲半径为7.5×D（电缆外径），当行程≥10米时，弯曲半径为10×D（电缆外径）；移动特性为敷设行程100米，弯曲寿命30次/分钟，>500万次；工作温度固定安装-50～+80℃，移动安装-40～+80℃。可提供的规格为：额定电压300/500V，芯数1，导体结构为多股精绞细丝导体，标称截面0.08~10mm2；额定电压450/750V，芯数1，导体结构为多股精绞细丝导体，标称截面0.5~240mm2；额定电压600/1000V，芯数1，导体结构为多股精绞细丝导体，标称截面1.5~240mm2。

          TRVVP拖链电缆规格表                  
序号 型号 规格 规格 规格 规格 规格 规格 规格 规格 规格
1 TRVVP 2* 0.15 3* 0.15 4* 0.15 5* 0.15 6* 0.15 7* 0.15 8* 0.15 9* 0.15 10* 0.15
2 TRVVP 2* 0.2 3* 0.2 4* 0.2 5* 0.2 6* 0.2 7* 0.2 8* 0.2 9* 0.2 10* 0.2
3 TRVVP 2* 0.3 3* 0.3 4* 0.3 5* 0.3 6* 0.3 7* 0.3 8* 0.3 9* 0.3 10* 0.3
4 TRVVP 2* 0.4 3* 0.4 4* 0.4 5* 0.4 6* 0.4 7* 0.4 8* 0.4 9* 0.4 10* 0.4
5 TRVVP 2* 0.5 3* 0.5 4* 0.5 5* 0.5 6* 0.5 7* 0.5 8* 0.5 9* 0.5 10* 0.5
6 TRVVP 2* 0.75 3* 0.75 4* 0.75 5* 0.75 6* 0.75 7* 0.75 8* 0.75 9* 0.75 10* 0.75
7 TRVVP 2* 1 3* 1 4* 1 5* 1 6* 1 7* 1 8* 1 9* 1 10* 1
8 TRVVP 2* 1.5 3* 1.5 4* 1.5 5* 1.5 6* 1.5 7* 1.5 8* 1.5 9* 1.5 10* 1.5
9 TRVVP 2* 2.5 3* 2.5 4* 2.5 5* 2.5 6* 2.5 7* 2.5 8* 2.5 9* 2.5 10* 2.5
10 TRVVP 2* 4 3* 4 4* 4 5* 4 6* 4 7* 4 8* 4 9* 4 10* 4
11 TRVVP 2* 6 3* 6 4* 6 5* 6 6* 6 7* 6 8* 6 9* 6 10* 6
12 TRVVP 2* 10 3* 10 4* 10 5* 10 6* 10 7* 10 8* 10        
13 TRVVP 2* 16 3* 16 4* 16 5* 16 6* 16                
                   TRVVP电缆  具体芯数可以根据客户需要，加工定制
序号 型号 规格 规格 规格 规格 规格 规格 规格 规格 规格
1 TRVVP 11* 0.15 12* 0.15 13* 0.15 14* 0.15 15* 0.15 16* 0.15 17* 0.15 18* 0.15 19* 0.15
2 TRVVP 11* 0.2 12* 0.2 13* 0.2 14* 0.2 15* 0.2 16* 0.2 17* 0.2 18* 0.2 19* 0.2
3 TRVVP 11* 0.3 12* 0.3 13* 0.3 14* 0.3 15* 0.3 16* 0.3 17* 0.3 18* 0.3 19* 0.3
4 TRVVP 11* 0.4 12* 0.4 13* 0.4 14* 0.4 15* 0.4 16* 0.4 17* 0.4 18* 0.4 19* 0.4
5 TRVVP 11* 0.5 12* 0.5 13* 0.5 14* 0.5 15* 0.5 16* 0.5 17* 0.5 18* 0.5 19* 0.5
6 TRVVP 11* 0.75 12* 0.75 13* 0.75 14* 0.75 15* 0.75 16* 0.75 17* 0.75 18* 0.75 19* 0.75
7 TRVVP 11* 1 12* 1 13* 1 14* 1 15* 1 16* 1 17* 1 18* 1 19* 1
8 TRVVP 11* 1.5 12* 1.5 13* 1.5 14* 1.5 15* 1.5 16* 1.5 17* 1.5 18* 1.5 19* 1.5
9 TRVVP 11* 2.5 12* 2.5 13* 2.5 14* 2.5 15* 2.5 16* 2.5 17* 2.5 18* 2.5 19* 2.5
      TRVVP大规格拖链电缆            
序号 型号 规格 规格 规格 规格 规格 规格 规格 规格 规格
1 TRVVP 3* 25 4* 25 3* 35 4* 35 3* 50 4* 50 3* 70 3* 95 3* 120
2 TRVVP 3* 25+1 4* 25+1 3* 35+1 4* 35+1 3* 50+1 4* 50+1 3* 70+1 3* 95+1 3* 120+1
3 TRVVP 3* 25+2 4* 25+2 3* 35+2 4*   3* 50+2 4*   3* 70+2 3* 95+2 3* 120+2
